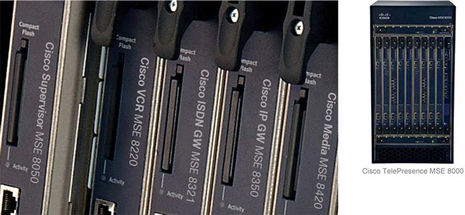

产品概述 Cisco TelePresence® MSE 8000 (MSE 8000) 是一个高容量的语音和视频会议媒体服务引擎。MSE8000 功能强大且具备高容错的解决方案，是对于需具备高可用性、高性能及可扩展的解决方案的大型企业及服务提供商的大规模通信需求的理想之选。 功能和优点 功能卓越并强大的思科网真 MSE 8000 是高容量、运营商级的语音和视频会议处理引擎，表 1 中列出这些功能包含 MSE8000 电信级机框；系统管理板卡；热插拔功能板卡；冗余的可受监控电源和冷却系统。表 2 列出思科网真 MSE 8000 的组件。 表 1. 思科网真 MSE 8000 特点总结 功能

● 10 个热插拔板卡插槽 ● 高清 (HD) 多点会议、录播和网关功能 ● 冗余热插拔风扇托盘和电源 ● 双 48 伏电源选件 ● 主动环境监控 ● 高速背板总线交换，支持多个多板卡多点控制单元 (MCU) 和网真服务器 ● Supervisor 板卡（用于系统管理和配置） ● 广泛的许可和合规性

● 提供多种功能，包括多点媒体处理、会议录制和网关板卡 ● 通过在一体式设备中提供功能丰富的会议、录制、ISDN 网关以及系统管理和配置来扩展大型服务提供商的服务能力 ● 与思科网真管理套件集成

● 多达 180 个 1080p 高清多点端口 ● 多达 720 个标清 (SD) 多点端口 ● 多达 72 个 ISDN PRI 端口 ● 多达 144 个串行端口

● 多达 90 个会议录播端口 ● 多达 360 个 IP 网关呼叫 ● 多达 144 个思科网真屏幕接入端口 ● 超过 1 Gbps 的会议带宽 ● 支持大量协议，包括 H.323、SIP 和 H.320 ● 高级加密标准 (AES) ● 基于标准且与所有主要供应商的终端兼容 ● 支持思科网真 Multiway 技术

思科网真 MSE 8000
● 支持高速背板总线交换的 10热插槽媒体服务板卡引擎机箱
思科网真 MSE 8010 风扇托盘
● 热插拔风扇托盘（可用于顶部和底部插槽），用于环境监控
思科网真 AC 电源选件
● 双冗余 100-240 VAC 电源模块 ● NIC 电源管理模块单元 ● 1 kW AC/DC 整流模块
思科网真 Supervisor MSE 8050
● 系统管理和配置所需的 Supervisor 板卡

思科网真 MSE 8000 中必须具有软件许可方可启用各个板卡的功能。详情请参见表 3。 表 3. 思科网真 MSE 8000 软件许可
机箱软件许可
说明
网真服务器 (TS) 屏幕许可
● 思科网真 MSE 8000 机箱需要具有此许可，才能在分配给思科网真服务器 MSE 8710 时启用一个网真屏幕接入
MCU（媒体）端口许可
● 思科网真 MSE 8000 机箱需要 4 个这样的许可才能在分配给思科网真 MCU MSE 8510 时启用一个全高清 1080p30 视频端口和一个附加的音频端口 ● 思科网真 MSE 8000 机箱需要两个这样的许可才能在分配给思科网真 MCU MSE 8510 时启用一个高清 720p30 视频端口和一个附加的音频端口 ● 思科网真 MSE 8000 机箱需要具有此许可，才能在分配给思科网真 MCU MSE 8510 时启用一个标清SD (w448p30) 视频端口 ● 思科网真 MSE 8000 机箱需要此许可才能在分配给思科网真 MCU MSE 8510 时启用两个标清 nHD (w360p30) 视频端口 ● 思科网真 MSE 8000 机箱需要此许可才能在分配给思科网真 MCU MSE 8420 时启用一个标清视频端口和一个附加的音频端口
IP GW 端口许可
● 思科网真 MSE 8000 机箱需要此许可才能在分配给思科网真 IP GW MSE 8350 时启用两个 IP GW 呼叫，其中一个支持Transcoding
PRI 端口许可
● 思科网真 MSE 8000 机箱需要此许可才能在分配给思科网真 ISDN GW MSE 8321 时启用一个 ISDN PRI 端口
串行端口许可
● 思科网真 MSE 8000 机箱需要此许可才能在分配给思科网真 Serial GW MSE 8330 时启用一个 Serial GW 端口
录制端口许可
● 思科网真 MSE 8000 机箱需要此许可才能在分配给思科网真 VCR MSE 8220 时启用一个录制端口



产品兼容性
● 基于标准且与所有主要供应商的端点兼容
软件许可
● 端口许可模式增加灵活性。 ● 思科网真 MSE 8000 购置端口许可，可启用屏幕和端口功能。 ● 端口许可存储在机框中，并且思科网真 Supervisor MSE 8050 可将许可分配给每个板卡。 ● 可选功能板卡必须插入插槽后才能使用软件许可。
机箱
● 高容错、高可用性机箱 ● 10 个热插拔板卡插槽 ● 冗余电源输入与热插拔风扇托盘 ● 双独立 48 VDC 电源输入 ● 主动环境监控 ● 高速背板和管理总线
AC 电源
● 两个独立 AC 电源架为机箱的两个 DC 电源输入进行功率转换 ● 每个电源架都配有多个冗余热插拔整流模块 ● 每个整流器都配有独立 AC 输入口
思科网真 Supervisor MSE 8050 板卡
● 主动监控并管理机箱和板卡 ● 可热插拔，且不影响功能板卡的正常工作 ● 配置其他并监控其他板卡、风扇、空气过滤器、电力馈电以及 AC 电源的状态 ● 生成警报 ● 标准 Telco 警告连接器 ● 通过内置 Web 服务器进行管理 ● RS-232 用于本地控制和诊断 ● 严格的密码策略 ● 用于诊断的系统日志 ● 通过网络配置备份 ● 通过以太网或 CompactFlash 进行安全升级 ● 支持简单网络管理协议 (SNMP) ● 审核日志
可选功能板卡
● 以下功能板卡可插入强大的思科网真 MSE 8000 机箱中： ? 思科网真服务器 MSE 8710：多达 16 个高清网真会议屏幕 ? 思科网真 MCU MSE 8510：多达 20 个 高清视频端口和 20 个语音多点会议端口，或多达 80 个 标清视频多点会议端口 ? 思科网真 MCU MSE 8420：多达 40 个 标清视频端口和 40 个语音多点会议端口 ? 思科网真 IP GW MSE 8350：多达 20 个转码和 20 个非转码视频呼叫 ? 思科网真 ISDN GW MSE 8321：多达 8 个 E1 或 T1 ISDN PRI端口 ? 思科网真 Serial GW MSE 8330：多达 16 个串行端口 ? 思科网真 VCR MSE 8220：多达 10 个视频录制端口，具有流媒体服务器 注意：有关板卡的详细说明，请参阅各个数据表。
语言
● 英语是标准语言；也可选择将其他语言包加载到系统中。
实际尺寸（高 x 宽 x 深）
● 物理尺寸：33.25 x 17.2 x 20.5 英寸（842 x 437 x 520 毫米）（19 个机架单元 [19RU]） ● 19 英寸 机架安装（提供套件）
重量
● 110 磅（50 千克）
电源
● -48 VDC，100-240 VAC 50/60 赫兹
